WK-8RS485-COMM 张力控制通迅模块
• 支持8路张力器通信
• 拨码开关调节子站地址
• 最多可同时支持64路张力器 • RS485总线通信
• 标准Modbus-RTU协议
• 24V直流供电
• 低功耗设计
• 导轨安装

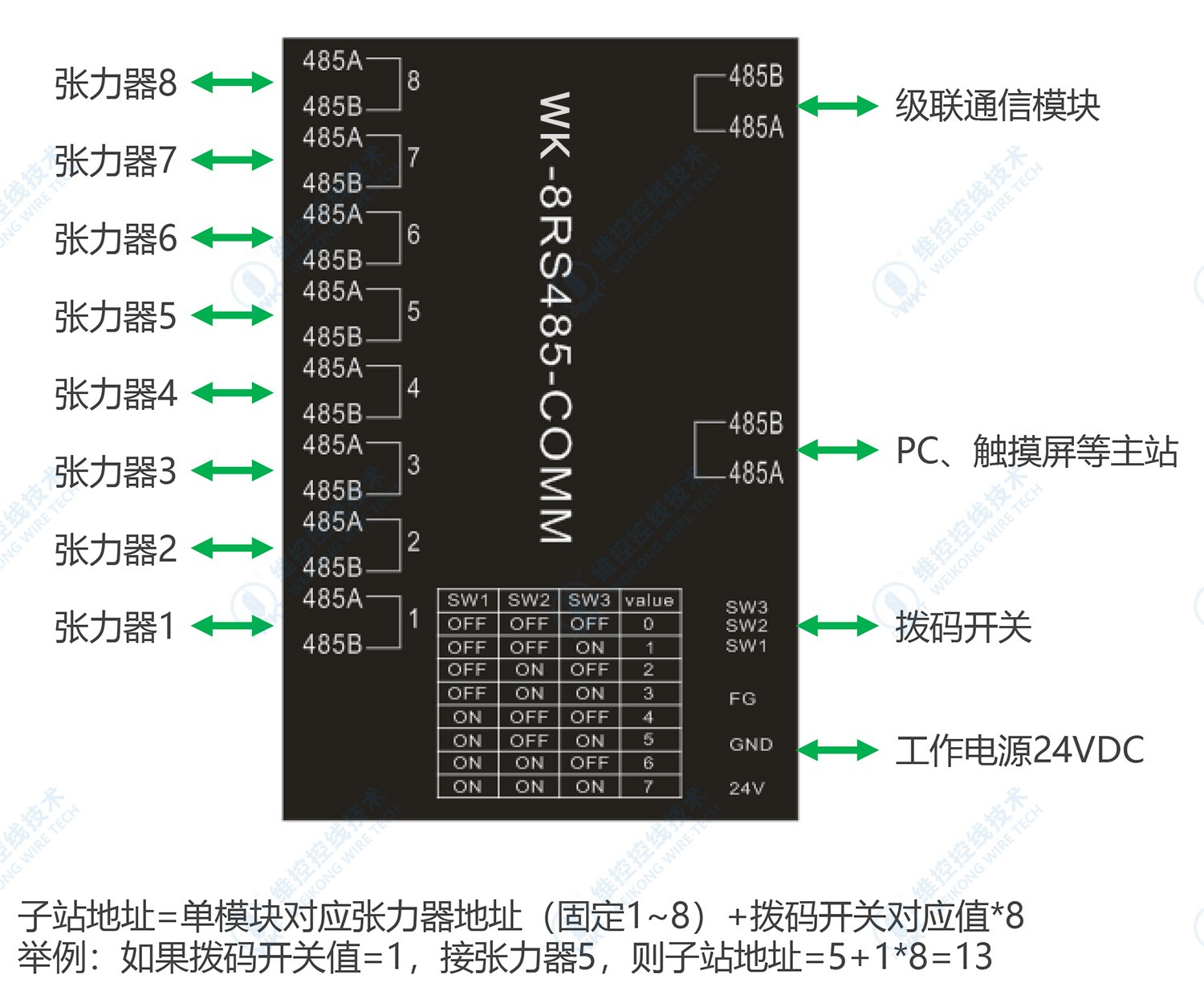

面板定义

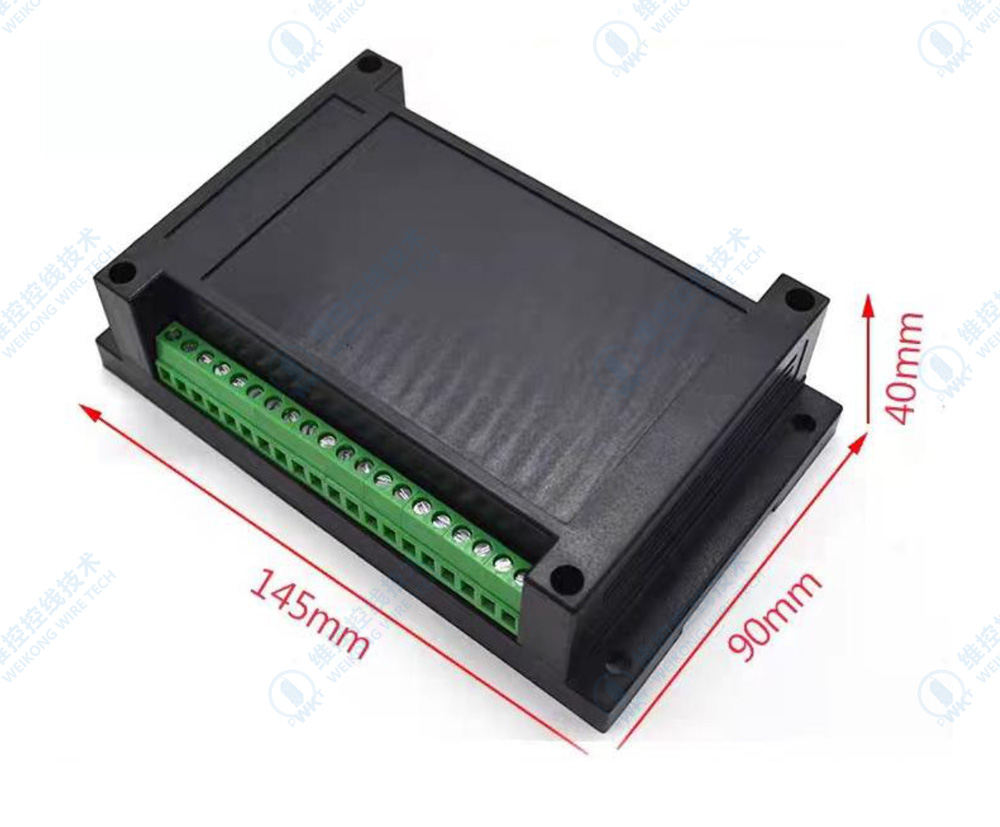

规格尺寸
标准导轨安装 或螺丝安装
MODBUS协议
通信协议详述:
本通信模块使用 MODBUS-RTU(国标 GB/T19582-2008)通讯协议进行通讯，支持一主站控制多 个从站， 通过上位机可以配置 64 个从站地址，主站可以是单片机、PLC 、PC机 或触摸屏等。
1.1. 通信参数
出厂时的串口默认配置，波特率默认为 57600bps，数据位 8，无校验，停止位 1;波特率57600/115200bps可选，每个张力器通信模块可同时与8个张力器通信，地址(站号)分别 为1~8，多个通信模块级联可实现最大64个张力器，子站地址可通过拨码开关配置。

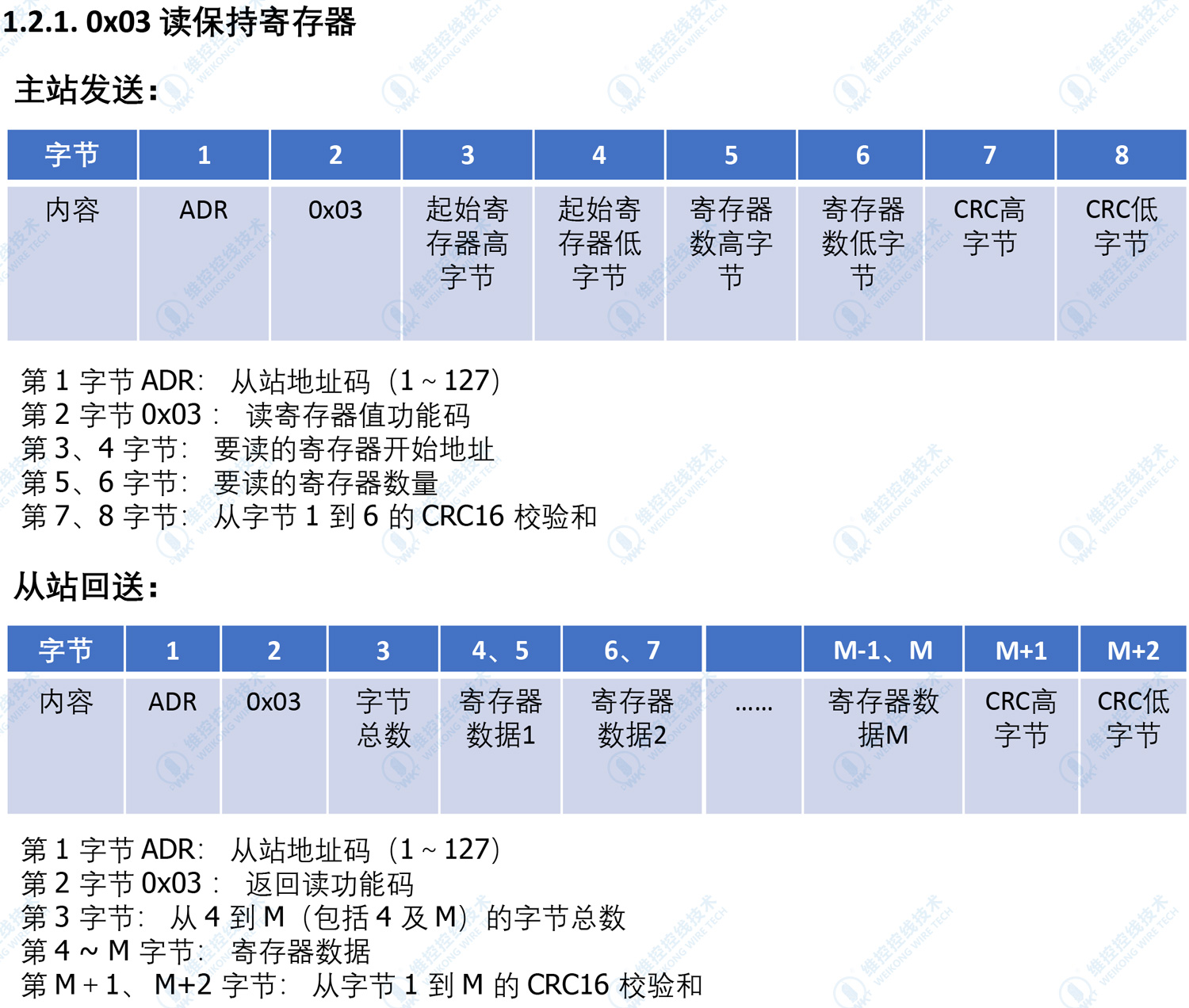

1.2. MODBUS-RTU 帧格式

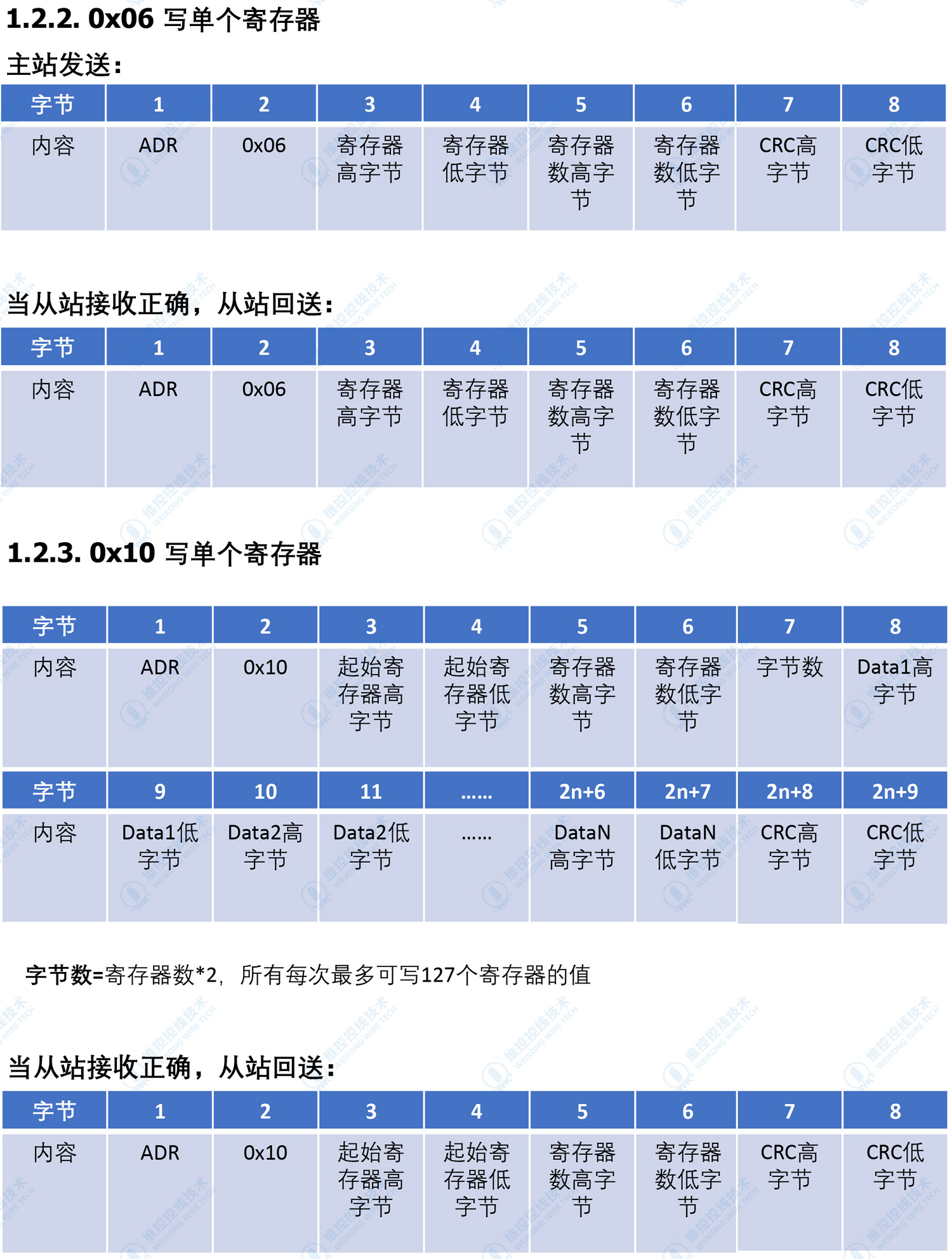

本编码器支持 MODBUS 的 0x03(读保持寄存器)、0x06(写单个寄存器)、0x10 (写多个寄存 器) 。建议获取数据周期大于20毫秒。
