新能源OBC线圈绕线技术剖析

新能源车载充电机（OBC）的绕线技术是其核心部件（如变压器、电感等）制造中的关键工艺，直接影响效率、功率密度和可靠性。以下是其主要技术特点及发展趋势：

1. 高频化设计

特点：OBC向高频化发展（如100kHz以上），以减少体积和重量。

绕线要求：

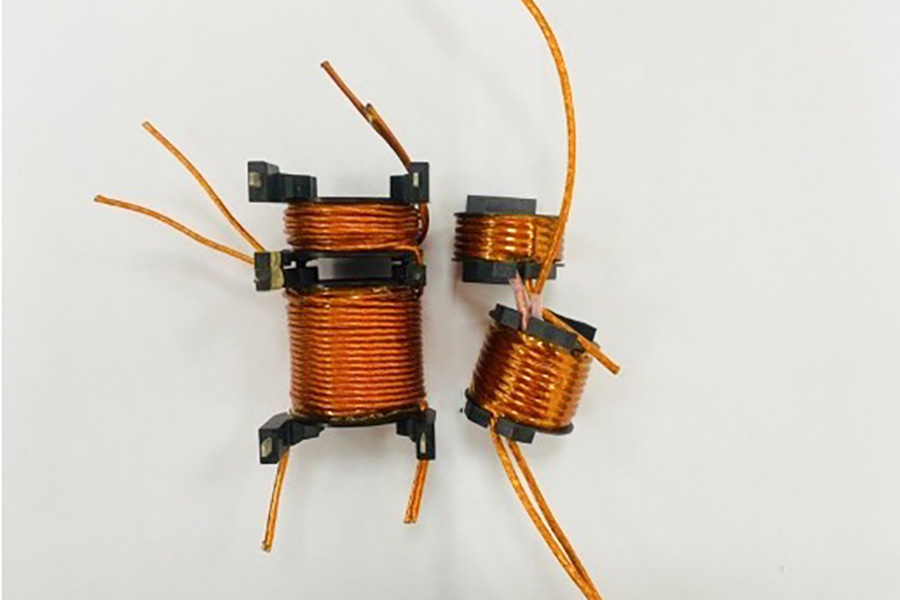

采用 利兹线（Litz Wire） 降低高频趋肤效应和邻近效应损耗。

多层精密绕制，优化层间电容和分布参数。

2. 高功率密度

紧凑结构：使用 扁平线或矩形导线 提升槽满率，减少空隙，增强散热。

集成化设计：将变压器与电感集成（如LLC谐振拓扑），绕线需匹配磁芯形状（如平面变压器）。

3. 高温与高可靠性

材料选择：

绝缘层采用 聚酰亚胺（PI） 或 PTFE 薄膜，耐高温（180℃以上）。

磁芯材料为 纳米晶合金 或 高频铁氧体，降低高频损耗。

工艺：真空浸渍或环氧树脂封装，增强机械强度和防潮性。

4. 自动化与精密制造

自动化绕线：机器人绕线确保一致性，减少人工误差（尤其对多层复杂绕组）。

精密控制：张力控制、匝间对齐，避免绝缘破损或匝间短路。

5. 散热优化

绕线布局：预留散热通道或结合 铜箔绕制 提升热传导。

冷却设计：配合液冷或风冷结构，如绕组端部暴露以增强气流接触。

6. 电磁兼容性（EMC）

屏蔽绕组：添加铜箔屏蔽层或共模扼流圈，抑制高频噪声。

对称绕法：如双线并绕（Bifilar Winding），减少漏感和EMI。

7. 轻量化

材料替代：铝线替代部分铜线（需解决导电率与焊接问题）。

结构优化：空心绕组或混合磁芯设计降低重量。

8. 特殊拓扑适配

LLC谐振变压器：需分段绕制以控制漏感。

PFC电感：大电流绕组采用并联扁线设计，降低直流电阻（DCR）。

发展趋势

第三代半导体适配：配合SiC/GaNFETs，绕线需更高耐压（如加强层间绝缘）。

模块化设计：可拆卸绕组便于维修或升级。

数字化仿真：通过ANSYS/Maxwell优化绕线参数（如匝数、层间距）。

新能源OBC绕线技术以高频、高效、高可靠性为核心，结合材料创新与自动化工艺，推动OBC向更小、更轻、更智能的方向发展。未来随着800V高压平台普及，绕线技术将面临更高耐压与散热挑战。东莞市维控控线技术有限公司专注于精密张力器送线器研发与制造、各类精密(空芯)线圈代工，产品具有双驱动进给系统、张力分析功能和电机转矩控制系统的创新解决方案，为精密绕线提高生产效率与产品质量。联系电话：13903036003 冯先生。
